인덕터, 인덕턴스, 자기장은 전자기학과 전자공학 분야의 기본 개념으로 전기회로와 소자의 작동에 중요한 역할을 합니다.
인덕터, 인덕턴스, 자기장의 각각의 개념을 확인하고 상호관계를 정리했습니다.
개념
1. 자기장
자기장은 자성 물질과 움직이는 전하가 자기력이 형성되는 공간의 영역입니다.
이 자기장들은 영구자석, 전자석, 전류 등 다양한 소스에 의해 만들어집니다.
자기장은 크기와 방향을 모두 가지고 있다는 것을 의미하는 벡터장입니다.
자기장의 세기는 종종 "B"로 표시되며 테슬라(T) 단위로 측정됩니다.
2. 전류 및 자기장
전자기학의 기본적인 법칙 중 하나는, 전류가 자기장을 생성한다는 앙페르의 법칙입니다.
전류가 전도체를 통해 흐를 때, 그것은 전도체 주위에 원형 자기장을 생성합니다.
이 자기장의 세기는 전류의 크기에 따라 달라지며, 전도체로부터 멀어질수록 감소합니다.
자기장의 방향은 오른손 법칙에 의해 결정되는데, 엄지는 전류의 방향을 가리키고, 주먹 쥔 나머지 손가락은 자기 장선의 방향을 가리킵니다.
3. 인덕터

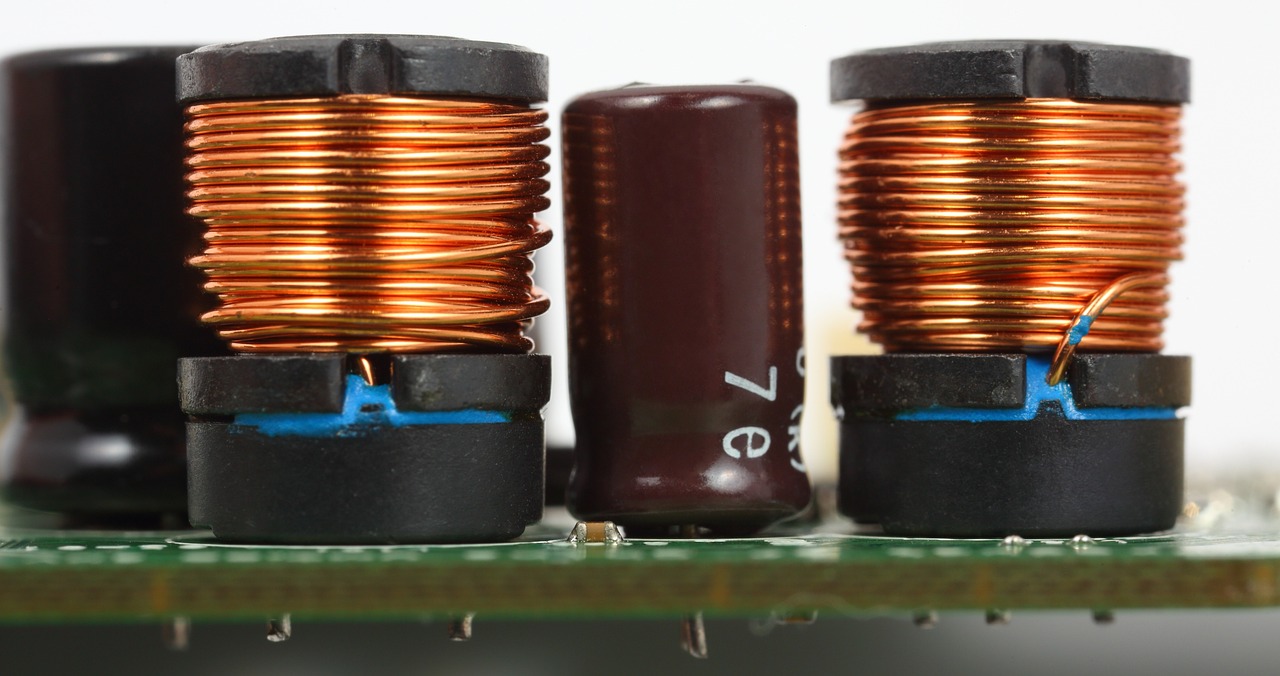

인덕터는 자기장의 형태로 에너지를 저장하도록 설계된 전기 부품입니다. 그것은 철 또는 페라이트를 포함한 다양한 물질로 만들어질 수 있는, 코어에 감긴 철사 코일로 구성됩니다. 전류가 철사 코일을 통과할 때 자기장이 발생하고 이 자기장은 에너지를 저장합니다. 자기장에 저장되는 에너지의 양은 인덕터의 인덕턴스에 비례합니다.
4. 인덕턴스
인덕턴스(L)는 전류가 흐를 때 자기장의 형태로 전기 에너지를 저장하는 인덕터의 능력을 측정한 것입니다.
헨리(H)에 의해 정량화됩니다. 인덕터의 인덕턴스는 몇 가지 요인에 의해 결정됩니다:
코일의 회전수 : 회전수가 많을수록 인덕턴스가 높아집니다.
코일 단면적 : 면적이 클수록 인덕턴스가 높아집니다.
코어 물질의 투자율 : 물질마다 자속을 전도하는 능력이 달라 인덕턴스에 영향을 미칩니다.
코일의 길이 : 코일이 길수록 인덕턴스가 높은 경향이 있습니다.
코일의 형상 : 코일의 형상은 인덕턴스에 영향을 미칩니다.
인덕턴스, 자기장 세기 및 전류 사이의 공식은 다음과 같습니다.
L = Φ/ I
L은 헨리(H)의 인덕턴스입니다.
φ(Phi)은 Weber(Wb)에서 코일을 통과하는 자속입니다.
I는 Amperes(A)의 전류입니다.
이 공식은 인덕턴스가 주어진 전류에 대해 발생하는 자속에 정비례한다는 것을 나타냅니다.
즉, 인덕터에 흐르는 전류를 증가시키면 자기장의 세기가 증가하고 결과적으로 인덕턴스가 증가합니다.
5. 자기유도성
인덕터는 자기 유도성으로 알려진 현상을 보이는데, 자기 유도성은 자신을 통해 흐르는 전류의 변화에 대항하는 인덕터의 특성입니다. 인덕터의 전류가 변하면, 유도기 주변의 자기장도 변합니다. 패러데이의 전자기 유도 법칙에 따르면, 변하는 자기장은 같은 코일에 전압을 유도합니다. 이 유도된 전압은 전류의 변화에 대항하는 작용을 하며, 전류의 변화율에 비례합니다.
V = - L x (di / dt)
V는 유도 전압입니다.
L은 인덕터의 인덕턴스입니다.
di/dt는 시간에 대한 전류의 변화율입니다.
이 관계식은 인덕터에서 전류의 급격한 변화에 저항하는 역할을 하는 자기 유도성을 보여줍니다. 이 효과는 필터링 및 에너지 저장에 사용되는 인덕터와 같은 다양한 전자 회로에 사용됩니다.
6. 상호 인덕턴스
자기 인덕턴스 외에도 인덕터는 상호 인덕턴스를 나타낼 수 있습니다. 상호 인덕턴스는 한 인덕터에서 생성된 자기장이 근처의 다른 인덕터에 영향을 줄 때 발생합니다. 한 인덕터의 자속 변화는 다른 인덕터에 전압을 유도합니다. 두 인덕터 사이의 상호 인덕턴스(M)는 헨리(H)에서 정량화되며 다음 공식에 의해 결정됩니다:
V2 = -M x ( di1 /dt)
V2는 두 번째 인덕터의 유도 전압입니다.
M은 두 인덕터 사이의 상호 인덕턴스입니다.
di1/dt는 첫 번째 인덕터의 전류 변화율입니다.
상호 인덕턴스는 인덕터 사이의 에너지 전달에 의존하는 변압기 및 기타 장치 설계의 기본 개념입니다.
용도 및 상호관계
1. 인덕터의 용도
인덕터는 다음과 같은 전자, 전기 공학 및 다양한 응용 분야에 사용되고 있습니다.
필터
인덕터는 콘덴서와 함께 특정 주파수를 통과시키고 다른 주파수를 감쇠시키는 필터를 만들기 위해 사용됩니다. 오디오 장비와 통신 시스템에서 흔히 볼 수 있습니다.
변압기
변압기는 상호 인덕턴스를 이용하여 전기회로의 전압과 전류 레벨을 변화시키는 장치로 전압 변환과 전력 분배에 매우 중요합니다.
에너지 저장
인덕터는 전력 공급 장치를 바꿀 때의 인덕터와 같은 에너지 저장 응용에 사용됩니다. 그들은 자기장에 에너지를 저장했다가 필요할 때 방출합니다.
자기장 생성
유도기는 과학 실험 및 산업 응용에 사용되는 전자석과 같은 다양한 용도의 제어된 자기장을 만드는 데 사용됩니다.
2. 인덕터와 인덕턴스, 자기장의 상호관계
인덕터와 인덕턴스, 자기장 사이의 관계는 다음과 같이 요약할 수 있습니다
인덕터는 자기장을 발생시킵니다. 유도기에 전류가 흐르면 코일 주변에 자기장이 발생합니다.
이 자기장의 세기는 유도기의 인덕턴스에 의해 결정됩니다.
인덕턴스는 자기장과 전류에 따라 달라집니다.
인덕턴스는 자기장의 형태로 에너지를 저장하는 인덕터의 능력을 나타내는 척도입니다.
그것은 자기장의 세기와 코일에 흐르는 전류에 정비례합니다.
인덕터는 자기 유도성을 갖습니다.
인덕터는 자기장을 발생시키는 것 외에도 전류의 변화에 저항하는 자기유도성을 갖습니다.
이것은 자기장의 변화에 의해 발생하는 유도전압 때문입니다.
인덕터는 상호 인덕턴스를 나타낼 수 있습니다. 인덕터는 자기장이 상호작용할 때 상호 인덕턴스를 통해 서로 영향을 줄 수도 있습니다. 이 현상은 변압기와 다른 장치에 사용됩니다.
요약하면, 인덕터는 전기 에너지를 저장하고 전달하기 위해 자기장의 생성에 의존하는 수동 전기 부품입니다. 인덕터의 인덕턴스는 인덕터의 인덕턴스를 정량화하고, 이 인덕턴스는 인덕터를 통과하는 전류에 의해 생성되는 자기장과 직접적인 관련이 있습니다.
